11037 - 4730 Self-Propelled Sprayer (South American Edition)(Russian) - 23Oct18

105 - Сжатый воздух

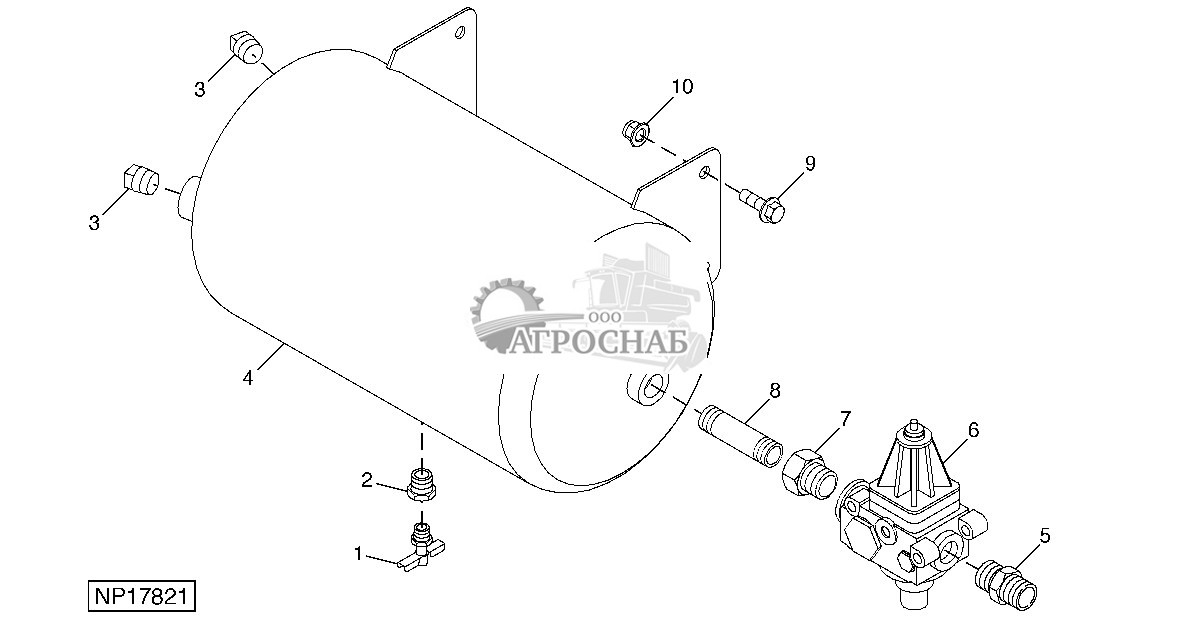

Воздушный резервуар / регулятор

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AT13740	Сливной клапан	1
2	15H715	Трубная втулка	1		1/4"
3	15H584	Трубная заглушка	2		1/2"
4	AN205085	Бак	1
5	AN206502	Фитинг переходника	1
6	AN206501	Регулятор	1
7	AN206503	Фитинг	1
8	29H593	Ниппель с резьбой	1		1/2"
9	19M9370	Винт	4		M10 X 30
10	14M7593	Стопорная гайка	4		M10

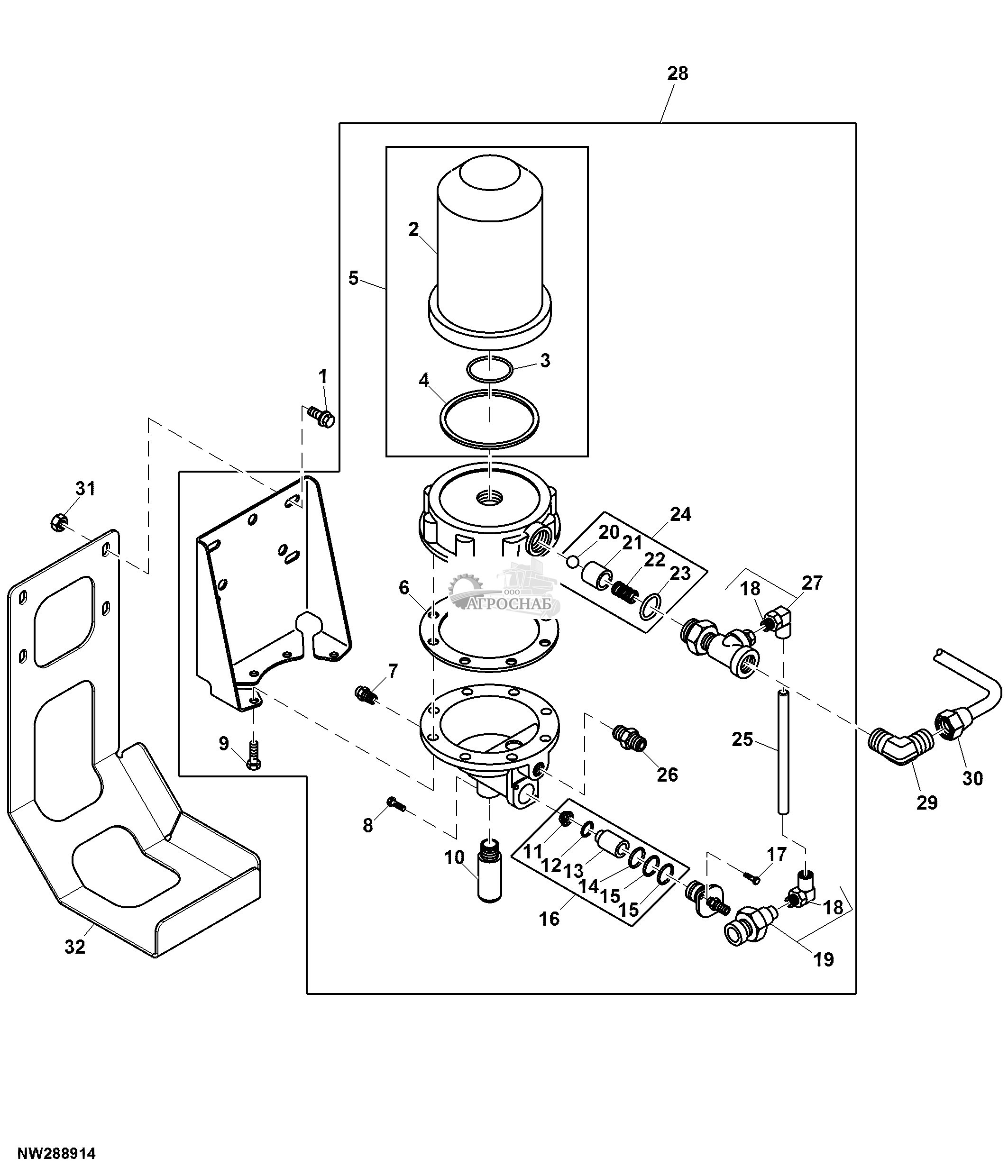

Осушитель — пневматическая система

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	19M9370	Винт	4		M10 X 30
2	......	Фильтрующий элемент	1
3	......	Уплотнительное кольцо	1
4	......	Прокладка	1
5	AN204967	Фильтрующий элемент	1
6	N209218	Прокладка	1
7	AN204968	Редукционный клапан	1		(A)
8	21H1299	Винт	2		0.164" X 3/8"
9	19H3239	Винт с головкой	8		3/8" X 1-1/4"
10	AN204970	Глушитель	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	......	Сито	1
12	......	Уплотнительное кольцо	1
13	......	Клапан	1
14	......	Уплотнительное кольцо	1
15	......	Уплотнительное кольцо	1
16	AN204965	Комплект клапанов	1
17	19H1914	Винт с головкой	2		1/4" X 1"
18	......	Фитинг	2
19	AN204969	Контрольный клапан	1
20	......	Шаровой затвор	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	......	Шпиндель	1
22	......	Пружина	1
23	......	Уплотнительное кольцо	1
24	AN204966	Комплект клапанов	1
25	......	Шланг	1		5", MAKE FROM TY25742
26	X12-8FTX-S	Фитинг переходника	1
27	AN205741	Тройник	1
28	AN207307	Осушитель воздуха	1
29	H33925	Коленчатый патрубок	1
30	AN209227	Шланг	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
31	14M7593	Стопорная гайка	4		M10
32	KK29038	Ограждение	1

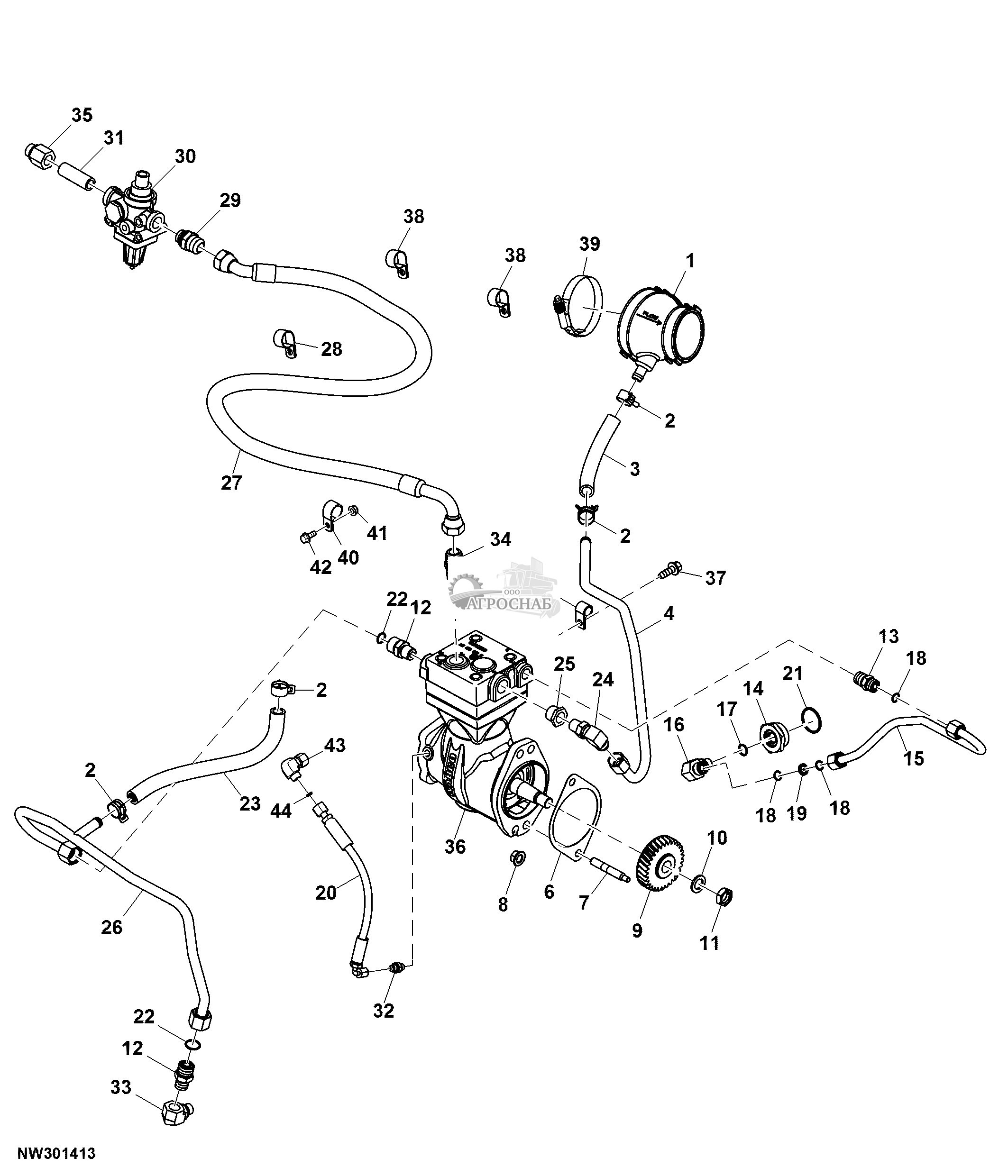

Воздушный компрессор

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	RE250492	Шланг	1		(A)
	RE226474	Шланг	1		(B) ORDER RE587557
	RE587557	Шланг	1
2	R117721	Скоба	4
3	T103707	Шланг	1
4	RE246905	Линия	1
5	R46414	Скоба	1
6	R522690	Прокладка	1		SUB FOR R134465
7	R134228	Шпилька	2
8	14M7688	Фланцевая гайка	2		M12
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
9	R518726	Передача	1
10	24M7607	Шайба	1		19 X 30 X 3 mm
11	14M7728	Гайка	1		M18
12	T80906	Фитинг переходника	2
13	M87683	Фитинг переходника	1
14	R135334	Фитинг переходника	1
15	RE326589	Линия	1
16	38H5017	Коленчатый патрубок	1
17	51M7043	Уплотнительное кольцо	1		15.300 X 2.200 mm
18	T77857	Уплотнительное кольцо	3
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
19	N199733	Жиклер	1
20	AN403284	Гидрошланг	1		SUB FOR AN302562
21	U13639	Уплотнительное кольцо	1
22	T77932	Уплотнительное кольцо	2
23	R257569	Шланг	1
24	RE247525	Коленчатый патрубок	1
25	15H589	Трубная втулка	1		1/2"
26	RE251250	Линия	1
27	AN403293	Гидрошланг	1		SUB FOR AN303040
28	R50454	Скоба	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
29	AN206502	Фитинг переходника	1
30	AN206501	Регулятор	1
31	29H593	Ниппель с резьбой	1		1/2"
32	RE201703	Фитинг	1
33	RE202113	Фитинг	1
34	R30935	Фитинг переходника	1
35	AN206503	Фитинг	1
36	RE250671	Компрессор	1
	RE253788	Комплект уплотнений	1
37	37M7431	Винт	1		M8 X 16
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
38	T26955	Скоба	2
39	RE52703	Шланговый зажим	1		USE WITH RE226474
40	T27550	Зажимная скоба	2
41	14M7649	Фланцевая гайка	2		(B) M8
42	19M10365	Винт	1		(B) M8 X 20
43	38H1094	Коленчатый патрубок	1
44	T77613	Уплотнительное кольцо	1

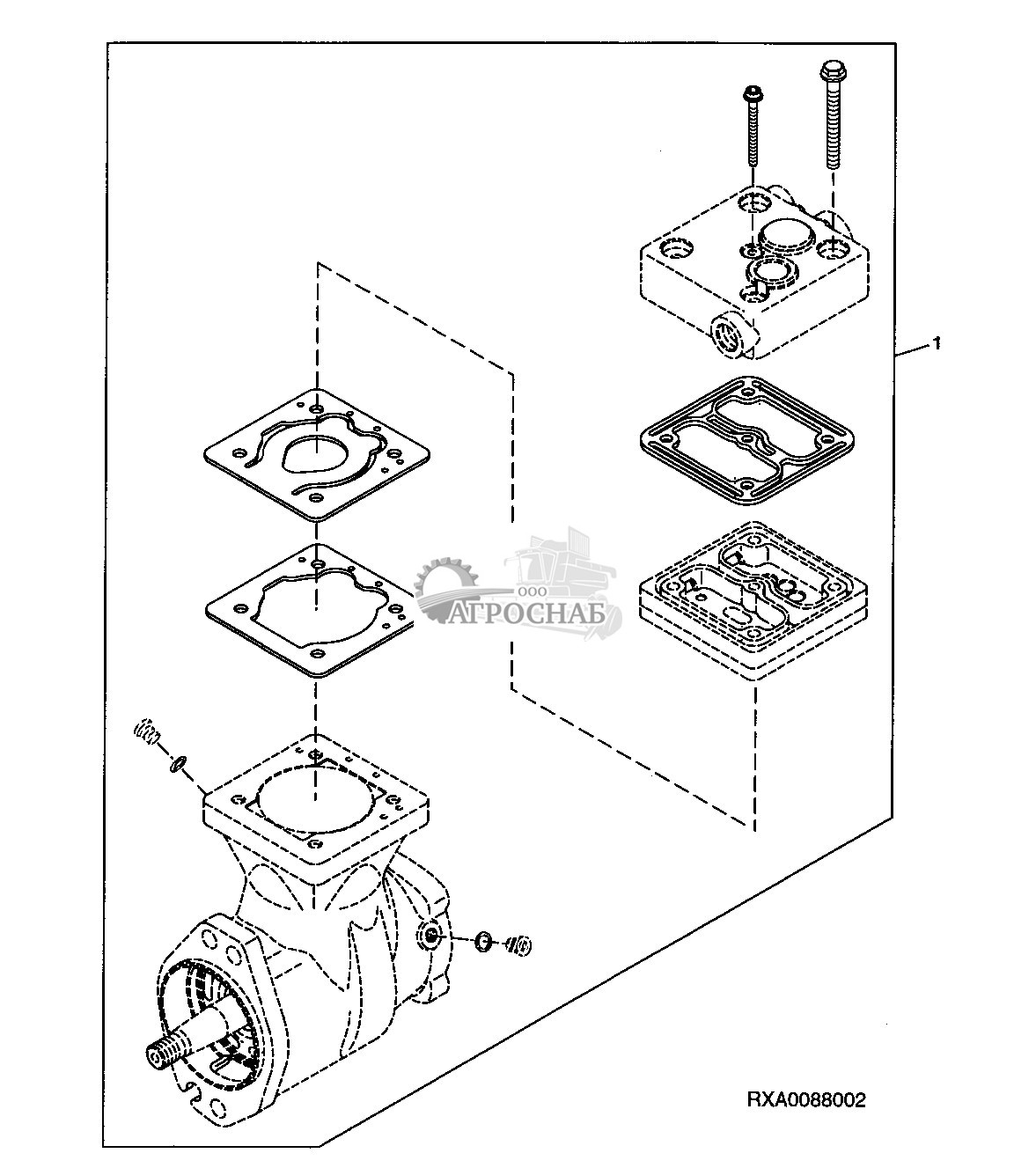

Комплект прокладок, воздушный компрессор

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	RE253788	Комплект уплотнений	1
